اگر فیوز منزل مدام قطع می شود، بوی سوختگی از پریز احساس می کنید، چراغ ها چشمک می زنند یا هنگام استفاده از یک وسیله برقی برق ساختمان قطع می شود، احتمال زیادی وجود دارد که با اتصالی برق یا اتصال کوتاه (Short Circuit) روبه رو باشید.
اتصالی برق یکی از خطرناک ترین مشکلات سیستم برق ساختمان است که علاوه بر آسیب زدن به وسایل برقی، می تواند باعث آتش سوزی، برق گرفتگی و خسارت های مالی سنگین شود.
بسیاری از افراد تصور می کنند هر بار که فیوز می پرد یعنی اتصالی رخ داده است؛ در حالی که اضافه بار، نشتی جریان و خرابی تجهیزات نیز می توانند علائم مشابهی ایجاد کنند.
در این مقاله به طور کامل بررسی می کنیم:
اتصالی برق زمانی اتفاق می افتد که دو هادی با اختلاف پتانسیل (فاز و نول یا فاز و ارت) به صورت مستقیم یا با مقاومت بسیار کم با یکدیگر تماس پیدا کنند.
در حالت عادی جریان برق باید از مسیر مشخصی عبور کند؛ یعنی از فاز وارد مصرف کننده شده و پس از انجام کار از طریق نول بازگردد.
اما هنگام ایجاد اتصال کوتاه، جریان مسیر اصلی را رها کرده و از کوتاه ترین مسیر عبور می کند. نتیجه این اتفاق، افزایش شدید جریان در کسری از ثانیه است.
همین افزایش ناگهانی جریان باعث عملکرد فیوز، داغ شدن سیم ها، جرقه و حتی آتش سوزی می شود.

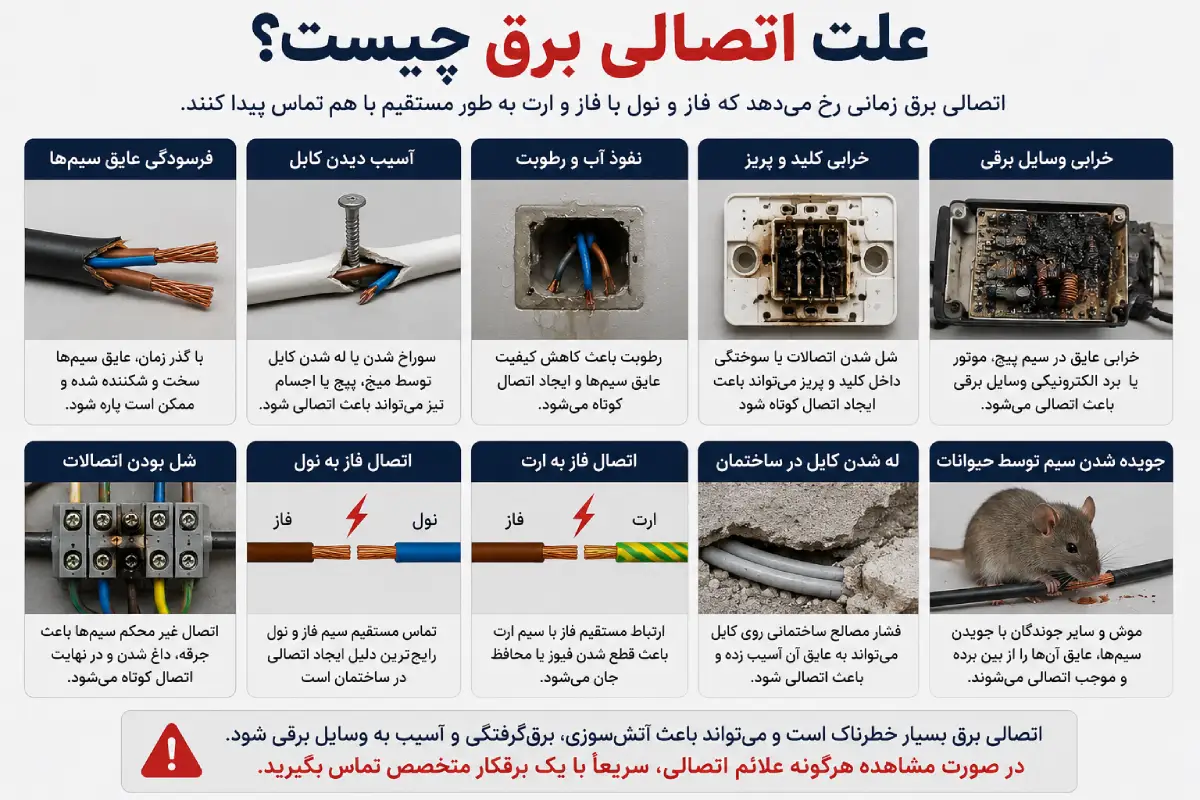

اتصال کوتاه معمولاً به دلایل مختلفی رخ می دهد و همیشه علت آن خرابی سیم کشی نیست.
مهم ترین دلایل عبارت اند از:
در ساختمان های قدیمی معمولاً پوسیدگی سیم ها مهم ترین عامل ایجاد اتصالی است.
اتصال کوتاه تنها یک نوع نیست و بسته به محل ایجاد آن، شرایط متفاوتی دارد.
| نوع اتصالی | توضیح |
| اتصال فاز به نول | رایج ترین نوع اتصال کوتاه |
| اتصال فاز به ارت | باعث عملکرد سریع کلید محافظ جان می شود |
| اتصال بین دو فاز | در برق سه فاز بسیار خطرناک است |
| اتصال داخل وسیله برقی | خرابی موتور، برد یا المنت |
| اتصال در سیم کشی ساختمان | آسیب کابل یا اتصالات |
در بسیاری از موارد قبل از ایجاد خسارت، علائمی مشاهده می شود.
مهم ترین نشانه ها:
هر یک از این علائم باید جدی گرفته شود.
این سؤال مهم ترین دغدغه افرادی است که با قطعی برق یا پریدن فیوز مواجه شده اند.

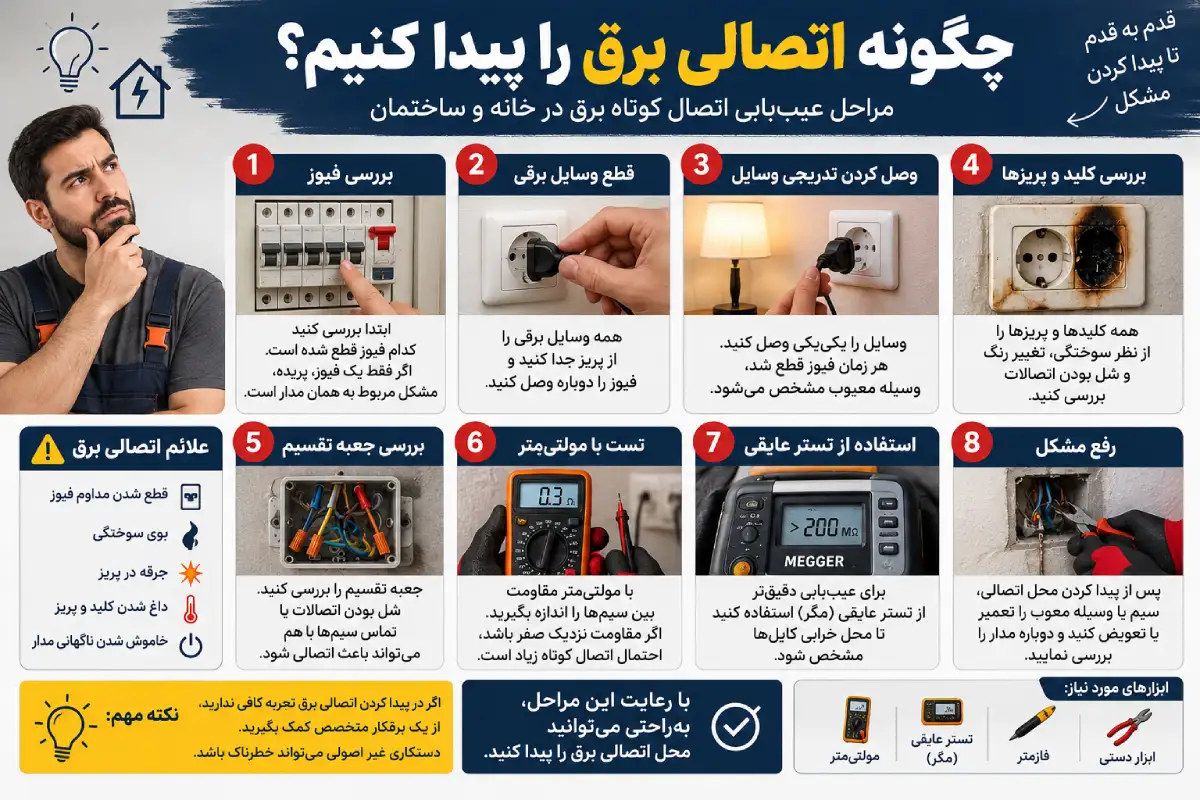

عیب یابی باید مرحله به مرحله انجام شود.
ابتدا مشخص کنید کدام فیوز قطع شده است.
اگر تنها یک فیوز می پرد، معمولاً مشکل مربوط به همان مدار است.
اما اگر فیوز اصلی قطع شود، احتمال اتصال شدید وجود دارد.
یکی از اشتباهات رایج این است که افراد بدون جدا کردن وسایل برقی شروع به بررسی سیم کشی می کنند.
تمام دستگاه ها را از پریز خارج کنید.
سپس فیوز را وصل کنید.
اگر دیگر فیوز قطع نشد، مشکل از یکی از وسایل برقی است.
اکنون وسایل را به ترتیب روشن کنید.
هر زمان فیوز قطع شد، وسیله معیوب مشخص می شود.
این روش ساده ترین راه تشخیص اتصالی ناشی از وسایل برقی است.
در صورتی که مشکل از وسیله برقی نبود، باید تمام پریزها و کلیدها بررسی شوند.
موارد زیر را کنترل کنید:
در بسیاری از ساختمان ها، اتصالی داخل جعبه تقسیم رخ می دهد.
شل بودن ترمینال ها یا اتصال سیم ها به یکدیگر از دلایل رایج است.
برقکار حرفه ای با استفاده از مولتی متر مقاومت بین سیم ها را اندازه می گیرد.
اگر مقاومت نزدیک صفر باشد، احتمال اتصال کوتاه بسیار زیاد است.
این مرحله کمتر در مقالات اینترنتی توضیح داده می شود اما یکی از مهم ترین روش های حرفه ای است.
دستگاه مگر (Megger) کیفیت عایق سیم ها را اندازه گیری می کند.
اگر مقاومت عایقی پایین باشد، کابل آسیب دیده است.
این روش بدون تخریب ساختمان محل خرابی را تا حد زیادی مشخص می کند.
برقکارهای حرفه ای معمولاً به این ترتیب عمل می کنند:
این روند باعث می شود زمان عیب یابی به حداقل برسد.
بسیاری این دو را اشتباه می گیرند.
| ویژگی | اتصالی برق | اضافه بار |
| جریان | بسیار زیاد | کمی بیشتر از حد مجاز |
| زمان قطع فیوز | فوری | با تأخیر |
| ایجاد جرقه | معمولاً دارد | معمولاً ندارد |
| خطر آتش سوزی | بسیار بالا | متوسط |
| علت | تماس مستقیم سیم ها | مصرف زیاد |
اتصال کوتاه می تواند خسارت های جبران ناپذیری ایجاد کند.
مهم ترین خطرات عبارت اند از:
به همین دلیل هیچ گاه نباید اتصالی برق را نادیده گرفت.
خیر.
ممکن است علت موارد زیر باشد:
بنابراین قبل از هر اقدامی باید علت دقیق مشخص شود.
بسیاری از مشکلات اتصالی به دلیل سیم کشی نیستند.
چند نکته مهم:
برای کاهش احتمال اتصال کوتاه و رفع اتصالی برق این اقدامات را انجام دهید:
اتصالی برق یکی از خطرناک ترین ایرادات سیستم برق ساختمان است که در اثر تماس مستقیم سیم های برق یا آسیب دیدن تجهیزات ایجاد می شود. تشخیص سریع این مشکل از بروز خسارت های مالی و جانی جلوگیری می کند.
اگر پس از بررسی فیوز، جدا کردن وسایل برقی و کنترل کلید و پریزها همچنان علت اتصالی مشخص نشد یا فیوز بلافاصله پس از وصل شدن دوباره قطع می‌شود، احتمال وجود اتصال کوتاه در سیم کشی یا تابلو برق ساختمان زیاد است.
در این شرایط، ادامه آزمون و خطا می‌تواند خطر برق گرفتگی یا آتش سوزی را افزایش دهد. اگر به خدمات رفع اتصالی برق تهران نیاز دارید، بهتر است عیب یابی و تعمیر توسط برقکار متخصص و با استفاده از تجهیزات تست مانند مولتی متر و دستگاه Megger انجام شود تا محل دقیق اتصالی بدون آسیب غیر ضروری به سیم کشی یا تخریب ساختمان شناسایی و برطرف شود.
اتصالی برق یا اتصال کوتاه زمانی رخ می دهد که سیم های دارای اختلاف ولتاژ مانند فاز و نول به صورت مستقیم با یکدیگر تماس پیدا کنند و جریان بسیار زیادی از مدار عبور کند.
ابتدا وسایل برقی را از برق جدا کنید، فیوزها را بررسی کنید، سپس مدارها را به صورت مرحله ای تست کنید. در صورت نیاز از مولتی متر یا تستر عایقی (Megger) برای عیب یابی دقیق استفاده می شود.
فرسودگی سیم ها، خرابی وسایل برقی، نفوذ رطوبت، آسیب دیدن کابل ها، شل بودن اتصالات و استفاده از تجهیزات غیراستاندارد از مهم ترین دلایل ایجاد اتصالی برق هستند.
بله. اتصال کوتاه می تواند باعث آتش سوزی، برق گرفتگی، سوختن وسایل برقی و آسیب به سیم کشی ساختمان شود.
در اتصالی برق جریان به طور ناگهانی و بسیار زیاد افزایش پیدا می کند، اما در اضافه بار مصرف جریان به تدریج از ظرفیت مدار بیشتر می شود و معمولاً بدون ایجاد جرقه باعث قطع فیوز خواهد شد.
